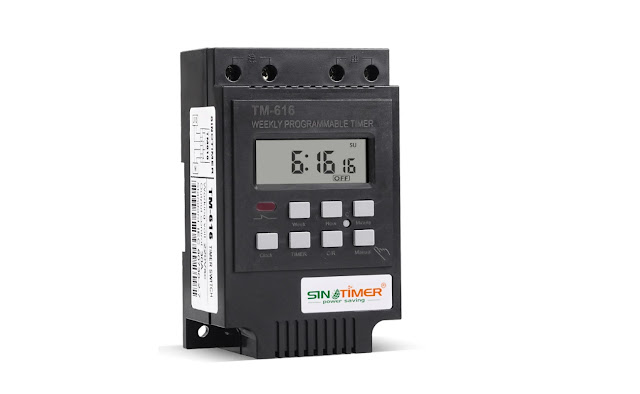

Таймер TM-616 Обзор Схема подключения



Таймер TM-616 предназначен для автоматического включения и выключения нагрузки по заданному времени.

В сутки Таймер TM-616 может включить или выключить нагрузку 17 раз.

Минимальный интервал - одна минута.

Встречаются модификации Таймера TM-616, которые могут включать и выключать нагрузку 28 раз в сутки

Таймер TM-616  имеет питающий элемент, поэтому при пропадании питания настройки таймера не сбиваются.

Установить Таймер TM-616  можно на стандартную 35 мм DIN

Рейку.

Или при помощи технологических отверстий на любую плоскую поверхность.

Коммутирует нагрузку электромагнитное реле, которое вы видите на экране.

Таймер TM-616  может коммутировать нагрузку  только  напряжением 220 Вольт.

Максимально допустимый ток 30 ампер.

Резистивную нагрузку т е тены больше 4 кВт подключать не рекомендую.

Индуктивную нагрузку т е электродвигателя  больше 2.5 кВт подключать не рекомендую.

Лампы накаливания не больше 400 Вт.
