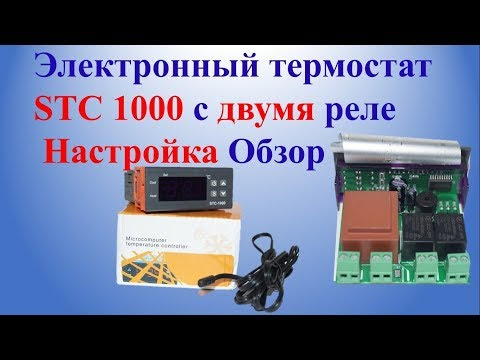

Электронный т ермостат STC 1000 с двумя реле представляет собой   готовое к экслуатации устройство с двумя реле, по одному на охлаждение и обогрев. Блок питания – трансформаторный. Имеется цифровая калибровка датчика температуры. Подается звуковой сигнал тревоги, когда температура выходит за установленный предел или при ошибке датчика. В данном видео описана настройка и подключение прибора, подробная инструкция, как смонтировать в щитовую т ермостат STC 1000 с двумя реле . В этом видео Вы узнаете: - алгоритм работы т ермостат а STC 1000    - 00:27 - два выходных реле – 00:50 - C -Cooling-охлаждение – 00:55 - H-Heating-обогрев – 01:05 - два реле коммутируют нагрузку – 01:32 - трансформаторный блок питания – 01:46 - как подключить датчик – 01:55 - как удлинить датчик -02:04 - обрыв термодатчика «ЕЕ» - 02:20   - температура выше 99 °С «НН» - 02:38 - F1 - Температура переключения – 03:22 - F 2 - гистерезис -03:32 - F3 - Задержка времени -06:53 - F3 - Калибровка

Циклическое реле времени на 12 Вольт  Купить реле на сайте Видео обзор по подключению на нашем канале Elemag электроника Безкорпусное циклическое реле времени может бесконечно включать и выключать нагрузку, пока подается питание. Питание 12В постоянного тока + подается на ( VCC   )   – подается на ( GND )        Выход- сухой перекидной контакт т.е. может коммутировать нагрузку напряжением отличным от 12В. Для удобства выходные контакты я обозначу цифрами 1 . 2 . 3 . В данном видео я буду коммутировать обычную сетевую нагрузку 220 В переменого тока .          В качестве нагрузки   использую две светодиодные лампочки красного и зеленого цвета     Когда на реле не подается питание, то замкнуты контакты 1-2 и питание идет через них, то светится красный светодиод на нагрузке.          После подачи питания на реле   начинает светися красный светодиод на реле, он сигнализирует, что на реле подается питание, и реле начинает   размыкать контакты
