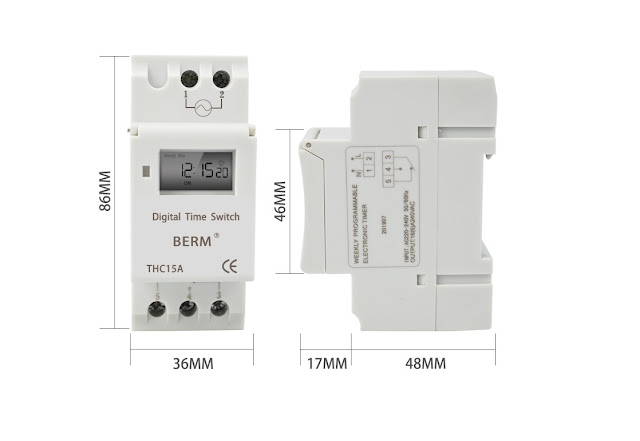

Таймер недельный THC15A Обзор Настройки

             Таймер недельный THC15A Обзор Настройки

Программирование

Установка текущего времени.

Нажимаем любым острым предметом на кнопку (RESET).

Этим действием мы обнуляем текущие время и настройки таймера.

После этого нажимаем и удерживаем кнопку, которая находится с левой стороны от кнопки (RESET) и над ней изображен символ часы.

Нажатием на кнопку (D+) выбираем день недели.

Выбираем среда.

Кнопкой (H+)  устанавливаем текущее время – часы.

Установим 7-00 утра.

И кнопкой (M+) устанавливаем минуты.

Установим 15 минут.

На таймере установлено текущее время среда 7 часов  15 минут утра.

Программирование таймера.

Кратковременно нажимаем на кнопку (Р).

На экране появится 1 (ON) - это время, когда замкнутся контакты реле (3) и (4), т.е включится нагрузка, а контакты(3) и (5) разомкнутся.

Кнопкой (D+)  выбираем день недели.

Возможен выбор:

1.    все дни недели,

2.    вся неделя, кроме воскресенья

3.    с понедельника по пятницу (рабочие дни)

4.    суббота и воскресенье (выходные)

5.    понедельник, вторник, среда

6.    четверг, пятница, суббота

7.    понедельник,  среда пятница

8.    вторник, четверг, суббота

9.    отдельно каждый день

Выбираем: все дни недели.
Нажатием кнопки Кнопкой (H+) выбираем часы.

Выбираем 7-00, т.е семь часов утра.

Кнопкой  (М+) выбираем минуты выбираем 30 минут.

Еще раз нажимаем на кнопку (Р).

На дисплее появится 1 (OFF) - это время, когда разомкнутся   контакты реле, т.е выключится нагрузка.

Кнопкой (D+) выбираем день недели.

Выбираем все дни недели.

Нажатием кнопки  (H+) выбираем часы.

Выбираем 19-00, т.е семь часов  вечера.

Кнопкой  (M+) выбираем минуты, выбираем 30 минут.

Мы настроили программу: таймер в 7-30  утра включит нагрузку и в 19-30 выключит нагрузку.

Включать и выключать нагрузку будет всю неделю.

Если еще раз нажать на кнопку  (Р) на дисплее появится 2 (ON) и можно будет запрограммировать еще одно включение таймера. Следующим  нажатием на кнопку  (Р) на дисплее появится 2 (OFF)  и можно запрограммировать еще одно выключения таймера.

И  так будет продолжатся до 16 раз.

Нажатием на  кнопку с надписью (ON)(AUTO)( OFF ) мы можем выбрать режим работы таймера. По умолчанию будет стоять режим (AUTO) - это режим при котором таймер будет включать и выключать нагрузку по заданной программе.  В нашем случае в 7-30 включит нагрузку и в 19-30 выключит нагрузку.

Режим (OFF)  нагрузка постоянно выключена, замкнутся  контакты реле(3) и (5),  а контакты(3) и (4) разомкнутся.

Режим (ON)   нагрузка постоянно включена, замкнутся  контакты реле(3) и (4),  а контакты(3) и (5) разомкнутся.

В нижней части дисплея будет отображается выбранный режим.

·      (RESET)  кнопка сброса текущего времени и всех настроек.

·      (Р)  кнопка перехода в режим программирования.

·      (D+)  кнопка установки дней недели

·      (Н+) кнопка установки часов

·      (M+)  нопка установки минут

·      (символом часы) кнопка выхода из режима  программирования или режима установки текущего времени.

·      (ON)(AUTO)( OFF ) кнопка ручное управление нагрузкой
