Терморегулятор XH-W2030. Обзор. Подключение.

-





Терморегулятор XH-W2030. Обзор. Подключение.

Терморегулятор XH-W2030 предназначен для контроля и автоматического поддержания температуры.

Терморегулятор XH-W2030 щитового исполнения, т.е предназначен для монтажа на передней панели щитов.

Для установки терморегулятора, в панели вырезается отверстие, в которое вставляется терморегулятор.

Размер отверстия: 33 х 70



Терморегулятор может  поддерживать температуру от -29 до 450°C, с термопарой К-типа, которая идет в комплекте с терморегулятором. Длина термопары -1 метр.

Указанная температура 450°C не является предельной.

Термопара может измерять и большую температуру, но при повышении температуры выше 450°C, сокращается срок службы термопары.

Если установить термопару К-типа, которая рассчитана на 1200°C, то терморегулятор W2030 сможет длительное время поддерживать температуру до +999°C.

На тыльной стороне терморегулятора есть четыре пары клемм.



В клеммы с надписью (  - К + ) установлена термопара К-типа.

Если поврежден провод термопары, то на дисплее начали мигать три (Н) и терморегулятор будет издавать звуковой сигнал.

Если температура на датчике увеличивается, а на дисплее уменьшается, то значит перепутали полярность датчика.

Питание терморегулятора 220В переменного тока.

Фазный и нулевой провод подключается в клеммы с надписью (VCC). В какую клемму подключать фазный провод, а в какую нулевой провод не имеет значения.

Клеммы (OUT)- это клеммы, которые включают и выключают нагрузку.

Терморегулятор W2030 релейного типа. Т.е. при достижении заданной температуры замыкает или размыкает нагрузку как обычный выключатель.

Клеммы нормально разомкнуты и гальванически развязаны от питающего напряжения 220В.

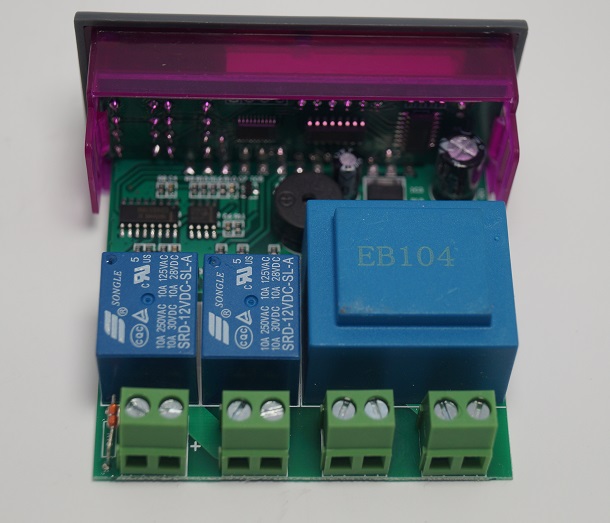

Коммутирует нагрузку реле, которое вы видите на экране.

Для долговременной работы на реле нагрузку больше 1 кВт не подавайте.

Клеммы (AIS) - это клеммы, которые включают  и выключают аварийную сигнализацию.

Клеммы нормально разомкнуты и гальванически развязаны от питающего напряжения 220В.

Коммутирует нагрузку реле, которое вы видите на экране .

https://www.youtube.com/watch?v=QFx9yXbrUfw


Для долговременной работы на реле нагрузку больше 1 кВт не подавайте.

Схему подключения терморегулятора вы видите на экране.

https://www.youtube.com/watch?v=QFx9yXbrUfw
