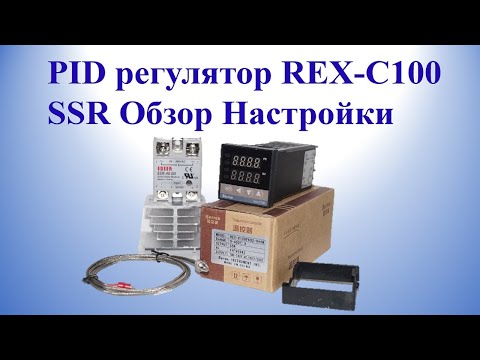

PID регулятор REX-C100 SSR Обзор Настройки

PID регулятор REX-C100 SSR Обзор Настройки

PID регулятор REX-C100 SSR предназначен для точного поддержания заданной температуры.

При использовании обычного терморегулятора невозможно стабилизировать желаемую температуру.



Даже если сделать минимальную разницу между включением и выключением, все равно будут  небольшие колебания желаемой температуры.

При помощи PID регулятора REX-C100 SSR возможно добиться точного поддержания температуры.

С термопарой К-типа точность будет 1 ℃ и максимальная температура 1300 ℃.

При наличии термосопративления РТ-100  точность будет одна десятая ℃. И максимальная температура 500 ℃.

Регулятор короткими импульсами подает питание на управляющие контакты твердотельного реле, которое подает питание на нагревательный элемент.

Тем самым ограничивая мощность нагревательного элемента.

Длительность этих импульсов PID регулятор REX-C100 вычисляет автоматически.



На лицевой панели есть четыре кнопки, два дисплея и четыре светодиодных индикатора

Дисплей с красными цифрами - это индикация текущей температуры датчика.

Дисплей с зелеными цифрами показывает желаемую температуру.

Если светится красный светодиод с надписью (ALARM 1) -это означает, что температура датчика вышла за пределы, которые задал пользователь. Сработало аварийное реле - это контакты (6-7)

Если светится зеленый светодиод с надписью (OUT), то на контакты (4-5) подается напряжение постоянного тока.

(+) это контакт (4)

(-) это контакт (5)

 Светодиод с надписью (ALARM 2) светится не будет, так как в данной модели нет второго аварийного реле.

Если мигает зеленый светодиод (АТ) - это означает, что включен режим автоматического подбора (PID) коэффициентов.

Для изменения желаемой температуры надо кратковременно нажать на кнопку (SET)

На дисплее с зелеными цифрами начала мигать правая цифра. Кнопками стрелочка вверх и стрелочка вниз можем менять желаемую температуру.

При нажатии на кнопку стрелочка вбок, мы переходим  в следующий разряд и можем менять десятки градусов и точно также можно менять сотни и тысячи.

Установим желаемую температуру 37 ℃. Нажав и удержав кнопку (SET) мы зайдем в следующие настройки.

(ALARM) - это значение температуры, при которой сработает аварийное реле то есть контакты (6-7) замкнутся.

Заводская уставка 50 ℃. Установим 3 ℃. Как только температура датчика поднимется 37 плюс три 40 ℃  и выше, контакты (6-7) замкнутся, о чем сигнализирует светодиодная лампа (питание пропустил через контакты (6-7) ).

Также на  лицевой панели начал светится красный светодиод с надписью (ALARM 1).

 Контакты (6-7) разомкнутся как только температура датчика опустится ниже желаемой (в нашем случае 37 ℃.)

Следуюшая настройка - это (АВТОНАСТРОЙКА ). Если значение «0» - значит автонастройка выключена. Если значение «1» - автонастройка включена.

После включения автонастройки, PID регулятор REX-C100 начнет автоматически подбирать  (PID) коэфициэнты.

Они будут оптимальные для поддержания заданной температуры .

На лицевой панели начнет мигать зеленый светодиод.

По истечению определенного времени, которое зависит от конкретного объекта, зеленый светодиод перестанет мигать.

  Это означает, что PID регулятор REX-C100 подобрал  (PID) коэфициэнты, которые оптимальные для поддержания заданной температуры  и отключил автонастройку пид коэфициэнтов.

Эти (PID) коеффициенты останутся в энергонезависимой памяти пид регулятора.

Надо понимать, что пид регулятор оптимально подберет пид коэфициэнты для конкретной температуры .

Однако при переходе в другой температурный режим, к примеру, мы выгрузили изделия из печи и загрузили новую партию .

Данные PID коэфициэнты уже не будут оптимальными.

И ваша печь будет очень долго набирать желаемую температуру.

Один из способов решения проблемы, выйти в ручной режим и увеличить пропорциональную составляющею.

Дождаться, пока температура не поднимется до желаемой минус 5-10% и включить автонастройку.

Настройка (SC) - корректировка показаний датчика. Заводская уставка 0 ℃  можно откорректировать от -200 до + 200 ℃.
